Antecedentes del proyecto: Señal GSM débil dentro de un edificio hospitalario.
El Quinto Hospital Popular de Foshan, en Guangdong, China, inauguró recientemente un nuevo edificio de convalecencia. Poco después de su puesta en funcionamiento, el personal y los pacientes comenzaron a reportar un problema grave: la señal móvil dentro del edificio era extremadamente débil y las llamadas de voz a menudo eran inestables o imposibles de completar.
En un entorno sanitario, la comunicación móvil fiable es fundamental. El personal médico necesita una conectividad estable para coordinarse, los pacientes necesitan comunicarse con sus familiares sin problemas y las operaciones diarias no pueden verse interrumpidas por zonas sin cobertura en interiores. Para solucionar este problema, el hospital optó por una solución profesional de amplificación de señal Callboost para hospitales, diseñada específicamente para la cobertura GSM en interiores.
Parte 1: Estudio del sitio: Identificación de la causa raíz
Antes de comenzar el diseño del sistema, los ingenieros de Callboost llevaron a cabo un estudio completo de la señal en el sitio. El equipo probó las condiciones de la señal en la azotea, la cobertura en los pasillos y los niveles de señal en las habitaciones de los pacientes en los tres pisos del edificio. El estudio mostró que, si bien la señal GSM en la azotea era relativamente fuerte en aproximadamente-75 dBm, los niveles de señal disminuyeron significativamente en el interior. Algunas habitaciones de pacientes midieron entre-110 dBm y -115 dBmlo que hacía que las llamadas de voz normales fueran poco fiables o completamente inutilizables.
La causa principal fue la atenuación de la señal en el edificio. El edificio de convalecencia utilizaba hormigón armado, ventanas con marcos metálicos y vidrio de baja emisividad, lo que reducía la penetración de la señal GSM desde el exterior hacia el interior. Esto significaba que, si bien la señal del operador estaba disponible en el exterior, la cobertura en el interior seguía siendo demasiado débil para un uso práctico.

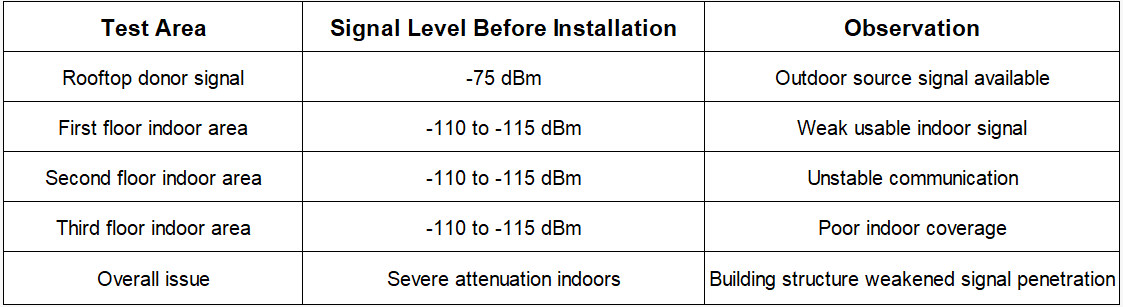

Datos medidos antes de la instalación
Análisis
El edificio de convalecencia es una estructura de hormigón armado de reciente construcción con paredes gruesas, ventanas con marcos metálicos y vidrio de baja emisividad. Estos materiales crean un efecto de jaula de Faraday para las señales GSM de 900 MHz. Si bien la señal exterior de la torre es fuerte (aproximadamente -75 dBm a la altura del tejado), se atenúa entre 35 y 40 dB una vez dentro, lo que hace que la mayoría de las áreas interiores sean inutilizables para llamadas de voz.
Parte 2: Diseño personalizado de un amplificador de señal GSM para cobertura en 3 plantas
Basándose en el estudio del sitio, Callboost diseñó un sistema personalizado de amplificación de señal para hospitales utilizando tres repetidores GSM, uno por cada piso, para mejorar la cobertura móvil en todo el edificio. Cada repetidor se conectó a una antena donante independiente para una recepción de señal más estable. Durante la configuración del sistema, la primera unidad se ajustó a una ganancia de 65 dB, mientras que la segunda se ajustó ligeramente a un valor menor para evitar la sobrecobertura. El tercer piso se cubrió mediante cuatro antenas de techo conectadas por divisores de potencia. Los ingenieros también realizaron pruebas de ROE (Relación de Onda Estacionaria), con resultados de 1,2, 1,3 y 1,2 respectivamente, y todas las unidades superaron una prueba de rodaje de 72 horas antes de su implementación. Para mejorar la estabilidad a largo plazo, el sistema incluyó monitorización remota, ajuste automático de ganancia y protección contra oscilaciones. Tras la instalación, los tres repetidores trabajaron conjuntamente para proporcionar una solución de cobertura de señal estable en el interior del edificio del hospital.

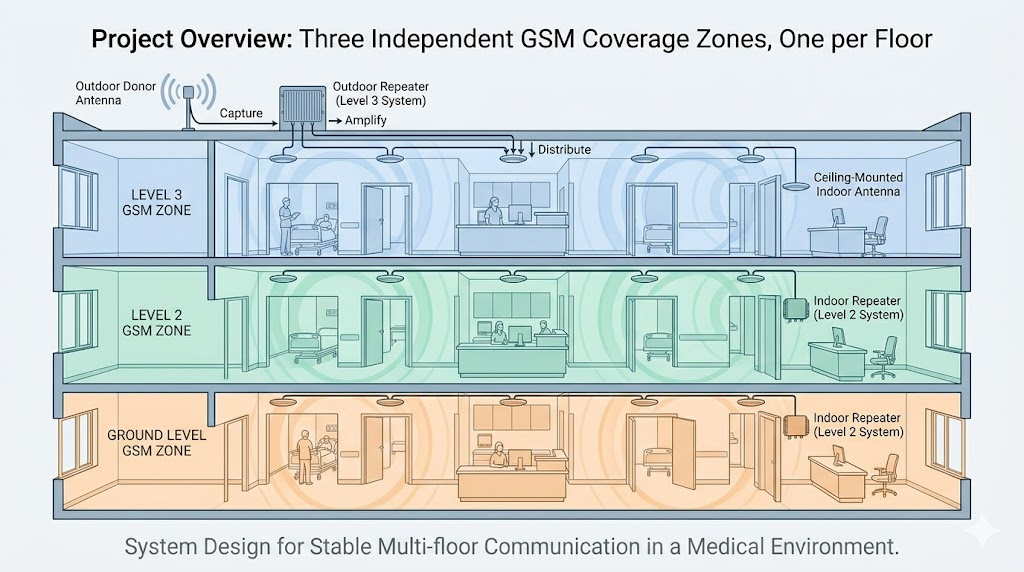

Descripción general del sistema

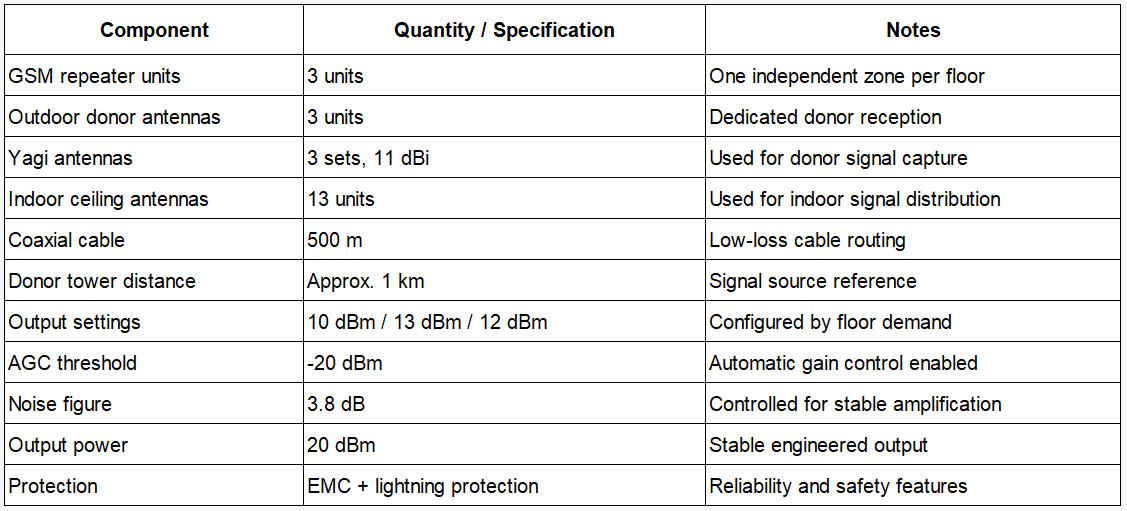

Especificaciones técnicas
Captura de la señal: Antenas Yagi de alta ganancia instaladas en la azotea, apuntando con precisión a la torre de transmisión ubicada a 1 km de distancia. Cada amplificador Callboost utiliza amplificadores de bajo ruido de grado industrial.
Cobertura independiente por zonas: El edificio se dividió en tres zonas de cobertura independientes, con un repetidor GSM instalado en cada planta para mejorar la cobertura de la señal móvil en interiores y evitar interferencias. Todas las unidades contaban con control automático de ganancia (AGC) para un rendimiento estable, con la primera unidad configurada con un umbral de AGC de -20 dBm. El sistema también ofreció un excelente rendimiento técnico, incluyendo una figura de ruido de 3,8 dB, una potencia de salida de 20 dBm, fiabilidad comprobada mediante pruebas EMC y protección integrada contra rayos. Tras la puesta a punto in situ, los tres repetidores funcionaron conjuntamente para proporcionar una solución de amplificación de señal estable y eficiente para el hospital.
Diseño de la antena interior: Se instalaron antenas omnidireccionales de techo distribuidas uniformemente a lo largo de los pasillos y dentro de las habitaciones de los pacientes para eliminar las zonas sin cobertura.
Cableado y conectores: Cable coaxial RF de 1/2 pulgada de baja pérdida (500 metros en total) con 42 conectores tipo N.
Prevención de oscilaciones: Todas las unidades cuentan con protección contra oscilaciones integrada. Se mantuvo una separación vertical y horizontal suficiente entre las antenas Yagi instaladas en la azotea y las antenas instaladas en el techo del interior.
Parte 3: Proceso de instalación e implementación del sistema
El equipo técnico de Callboost brindó asistencia completa en el sitio durante todo el proceso de instalación del amplificador de señal. El proyecto se completó en tres fases: posicionamiento de la antena y tendido de cables, conexión del equipo y ajuste inicial, y optimización final del sistema con pruebas de aceptación. Durante la instalación, los ingenieros inspeccionaron minuciosamente todos los conectores, resolvieron un problema de longitud de cable en el sitio y volvieron a medir la ROE después del despliegue para asegurar que todos los parámetros fueran correctos. La instalación completa del amplificador de señal se finalizó en tres días hábiles.
Para facilitar el mantenimiento futuro, todas las antenas se etiquetaron claramente, un técnico del hospital participó en la instalación y Callboost proporcionó un manual de instalación detallado y capacitación para el personal in situ. Cada paso se documentó con texto y fotografías, y el informe de aceptación final fue firmado por ambas partes. El proyecto no solo proporcionó un sistema de cobertura interior estable para el hospital, sino que también brindó una valiosa experiencia para futuros proyectos similares de instalación de amplificadores de señal en hospitales.

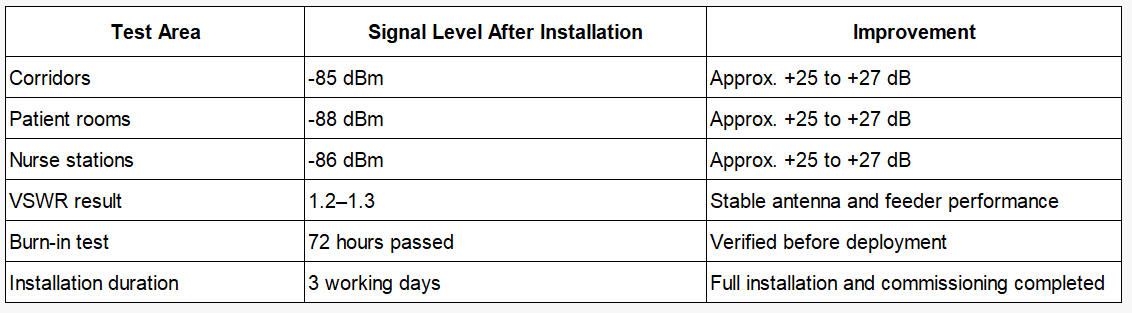

Mediciones posteriores a la instalación
Comentarios de los clientes
El gerente de operaciones del centro comentó: “Los ingenieros de Callboost demostraron una gran profesionalidad, desde el estudio inicial hasta la puesta a punto final. Ahora todo nuestro edificio de convalecencia tiene cobertura completa. Los pacientes mayores pueden realizar videollamadas a sus familias en cualquier momento y la productividad del personal ha mejorado notablemente. Este sistema funciona de forma estable y prácticamente no requiere mantenimiento”.
Parte 4: Por qué vale la pena imitar esta solución
Diseño personalizado, no es una talla única.
Los hospitales y centros de convalecencia tienen características arquitectónicas y requisitos de cobertura únicos. Callboost sigue un proceso de estudio → diseño → instalación, lo que garantiza que cada amplificador Callboost se coloque exactamente donde se necesita.
Tecnología de cobertura GSM comprobada
Aunque las redes 5G se están expandiendo, GSM sigue siendo la base de la comunicación de voz en muchas regiones. La serie de extensores de cobertura móvil de Callboost admite el funcionamiento multibanda y se puede personalizar para su uso en banda única o doble.
Guía de instalación profesional
La correcta instalación del amplificador de señal es clave para un rendimiento óptimo. Callboost ofrece soporte técnico integral: alineación de antenas, selección de cables y ajuste del sistema.
Soporte posventa integral
El hospital recibió una garantía de un año para el equipo y asesoramiento técnico a largo plazo. Cada amplificador de conectividad incluye un informe detallado de las pruebas de fábrica y un registro de aceptación in situ.
En entornos hospitalarios y de convalecencia, la estructura del edificio, la distribución de las habitaciones y los requisitos de fiabilidad son muy diferentes a los de las oficinas o viviendas convencionales. Un sistema de amplificación de señal adecuado para un hospital debe planificarse según las características específicas del lugar. Por ello, una solución a medida suele ser más eficaz que una configuración estándar.
Parte 5: Capacidades de personalización de Callboost
Este tipo de solución de cobertura móvil para interiores también es adecuada para:
hospitales
residencias de ancianos
centros de rehabilitación
clínicas
edificios de oficinas sanitarias
centros de convalecencia
Si un centro sanitario tiene una buena señal exterior pero una cobertura interior débil, un sistema amplificador de señal diseñado profesionalmente puede ayudar a resolver el problema de comunicación de último metro y restablecer un servicio estable de voz y móvil en el interior.
Conclusión
Este proyecto hospitalario demuestra que, incluso en un edificio de hormigón armado con vidrio de baja emisividad y una atenuación interior considerable, se puede lograr una cobertura GSM completa en interiores mediante un sistema amplificador de señal diseñado adecuadamente. Desde el estudio del emplazamiento hasta la instalación y las pruebas de aceptación final, el proyecto pone de manifiesto el valor de la ingeniería a medida para la cobertura de señal en el sector sanitario.
Si su hospital, residencia de ancianos o centro de rehabilitación se enfrenta a problemas similares de señal móvil en interiores, una solución personalizada de amplificación de señal Callboost para hospitales podría ser el siguiente paso.
